Sirkit protek Panasonic ch MX5Z (TDA9381)

Table of Contents

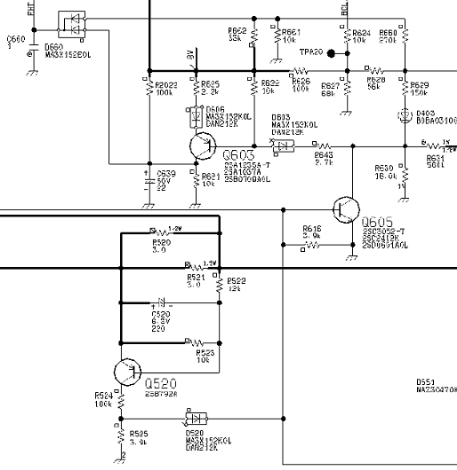

Sirkit protek PANASONIC chasis MX5Z yang menggunakan UOC TDA9381

• Protek-input adalah pin-36. Normal tegangan pada pin ini adalah 0v


• Untuk melumpuhkan semua sistim protek dapat dilepas D660.



Protek pada model ini akan aktip bekerja jika :

• Vertikal tidak kerja - Disampling oleh Q605. Normal tegangan pada Q605 adalah 0v. Untuk melumpuhkan lepas Q605.


• Arus
  B+ over - Disampling oleh R520/R521 dan transistor Q520. Jika nilai
  R520/R521 nilai molor dapat menyebabkan protek aktip. Untuk melumpuhkan
  protek ini maka dapat dishortkan R520/R521


• Tidak ada tegangan 180v  - Kolektor Q605 harus mendapat tegangan dari 180v melalui R651


• Tegangan
  tinggi flyback naik (X-ray protek)  - Disampling dari tegangan heater
  oleh Q605. Normal tegangan basis Q605 adalah 0v.Untuk melumpuhkan protek
  ini maka dapat dilepas Q605.


• Tegangan ABL terlalu tinggi atau nyala CRT terlalu terang  - Protek aktip melalui R660 dan D660


• Basis Q603 normal harus ada tegangan dan kolektor tegangannya 0v. Untuk melumpuhkan sistim protek ini dapat dilepas Q603.
