Elco vs Kapasitor: Mengungkap Perbedaan dan Aplikasi Utama
Kapasitor dan elektrolitik kapasitor (Elco) adalah komponen elektronik pasif yang sangat penting dalam berbagai rangkaian. Meskipun keduanya berfungsi menyimpan energi dalam medan listrik, ada perbedaan mendasar dalam konstruksi, karakteristik, dan aplikasinya. Memahami perbedaan ini sangat penting untuk memilih komponen yang tepat untuk kebutuhan desain Anda dan mencegah kerusakan atau kinerja yang buruk pada rangkaian.
Mengenal Lebih Dalam Kapasitor
Kapasitor secara umum adalah komponen yang terdiri dari dua pelat konduktif yang dipisahkan oleh bahan dielektrik. Ketika tegangan diterapkan ke pelat, muatan listrik terakumulasi di pelat, menciptakan medan listrik yang menyimpan energi. Kapasitansi, diukur dalam Farad (F), menunjukkan kemampuan kapasitor untuk menyimpan muatan per volt tegangan.
Berbagai jenis kapasitor tersedia, masing-masing dengan karakteristik unik yang membuatnya cocok untuk aplikasi tertentu. Beberapa jenis kapasitor yang umum meliputi:
a. Kapasitor Keramik: Murah, kecil, dan tersedia dalam berbagai nilai kapasitansi. Umum digunakan untuk aplikasi decoupling, bypass, dan filter.
b. Kapasitor Film: Menawarkan akurasi dan stabilitas yang lebih baik daripada kapasitor keramik. Cocok untuk aplikasi audio, timer, dan osilator.
c. Kapasitor Tantalum: Memiliki kepadatan kapasitansi yang tinggi dan ESR rendah. Sering digunakan dalam aplikasi power supply dan filtering.

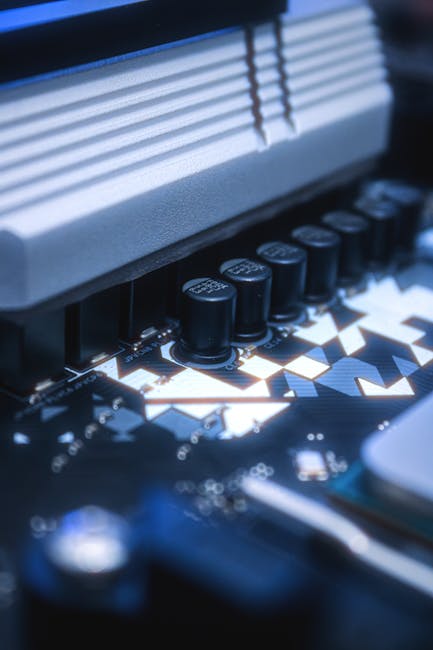

Memahami Elektrolitik Kapasitor (Elco)
Elektrolitik kapasitor, atau Elco, adalah jenis kapasitor yang menggunakan elektrolit sebagai salah satu pelat dan dielektrik. Elektrolit adalah zat konduktif ionik, biasanya cairan atau gel, yang memungkinkan kapasitor mencapai nilai kapasitansi yang jauh lebih tinggi dibandingkan dengan kapasitor non-elektrolitik dengan ukuran yang sama.
Elco memiliki polaritas, yang berarti mereka memiliki terminal positif (+) dan negatif (-). Penting untuk menghubungkan Elco dengan polaritas yang benar dalam rangkaian; menghubungkannya terbalik dapat menyebabkan kerusakan atau bahkan ledakan.
Ada dua jenis utama elektrolitik kapasitor:
a. Aluminium Elektrolitik Kapasitor: Jenis Elco yang paling umum. Menggunakan lapisan aluminium oksida sebagai dielektrik. Murah dan tersedia dalam berbagai nilai kapasitansi dan tegangan.
b. Tantalum Elektrolitik Kapasitor: Menawarkan kepadatan kapasitansi yang lebih tinggi dan ESR yang lebih rendah daripada aluminium Elco. Namun, mereka lebih mahal dan lebih sensitif terhadap lonjakan tegangan.
Perbedaan Utama Antara Elco dan Kapasitor
Berikut adalah ringkasan perbedaan utama antara Elco dan kapasitor secara umum:
1. Konstruksi: Kapasitor memiliki dua pelat konduktif yang dipisahkan oleh dielektrik padat. Elco menggunakan elektrolit sebagai salah satu pelat dan dielektrik.
2. Kapasitansi: Elco umumnya menawarkan nilai kapasitansi yang jauh lebih tinggi daripada kapasitor non-elektrolitik dengan ukuran yang sama. Ini karena penggunaan elektrolit sebagai dielektrik efektif memungkinkan area permukaan yang lebih besar.
3. Polaritas: Elco bersifat polar, yang berarti mereka memiliki terminal positif (+) dan negatif (-). Kapasitor non-elektrolitik biasanya non-polar.
4. Frekuensi Respon: Elco umumnya memiliki frekuensi respon yang lebih rendah daripada kapasitor non-elektrolitik. Ini karena impedansi seri yang lebih tinggi (ESR dan ESL) yang disebabkan oleh elektrolit.
5. Toleransi: Elco umumnya memiliki toleransi yang lebih besar daripada kapasitor non-elektrolitik. Nilai kapasitansi aktual Elco dapat bervariasi secara signifikan dari nilai yang tertera.
6. Umur Pakai: Umur pakai Elco bergantung pada suhu operasi dan arus riak. Suhu yang lebih tinggi dan arus riak yang lebih tinggi akan memperpendek umur Elco. Kapasitor non-elektrolitik umumnya memiliki umur pakai yang lebih lama.
7. Aplikasi: Elco umumnya digunakan dalam aplikasi yang membutuhkan nilai kapasitansi yang tinggi, seperti power supply, filtering, dan decoupling. Kapasitor non-elektrolitik digunakan dalam berbagai aplikasi, termasuk decoupling, bypass, filtering, timing, dan tuning.
Wawasan Orisinal: Memilih Elco yang Tepat untuk Aplikasi Power Supply
Dalam desain power supply, pemilihan Elco yang tepat sangat penting untuk kinerja dan keandalan sistem. Selain nilai kapasitansi dan tegangan, faktor-faktor berikut harus dipertimbangkan:
a. ESR (Equivalent Series Resistance): ESR adalah resistansi internal Elco. ESR yang lebih rendah menghasilkan arus riak yang lebih rendah, pemanasan yang lebih sedikit, dan umur pakai yang lebih lama. Pilih Elco dengan ESR rendah untuk aplikasi power supply.
b. ESL (Equivalent Series Inductance): ESL adalah induktansi internal Elco. ESL yang lebih rendah menghasilkan frekuensi resonansi yang lebih tinggi dan kinerja yang lebih baik pada frekuensi tinggi. Pilih Elco dengan ESL rendah untuk aplikasi switching power supply.
c. Arus Riak: Arus riak adalah arus AC yang mengalir melalui Elco. Arus riak yang berlebihan dapat menyebabkan pemanasan berlebihan dan memperpendek umur Elco. Pilih Elco dengan rating arus riak yang memadai untuk aplikasi power supply.
d. Suhu Operasi: Suhu operasi Elco memengaruhi umur pakainya. Pilih Elco dengan rating suhu yang sesuai untuk lingkungan operasi power supply.
Secara khusus, perhatikan dampak arus riak. Produsen Elco biasanya menyediakan grafik yang menunjukkan hubungan antara arus riak, suhu, dan umur pakai. Memastikan arus riak berada dalam batas yang disarankan secara signifikan memperpanjang umur komponen dan mencegah kegagalan dini. Pemilihan Elco dengan karakteristik frekuensi yang baik juga krusial dalam power supply switching, terutama untuk mengurangi noise dan memastikan regulasi tegangan yang stabil.
Pertanyaan yang Sering Diajukan (FAQ)
Berikut adalah beberapa pertanyaan umum tentang Elco dan kapasitor:
1. Apa yang terjadi jika saya menghubungkan Elco terbalik?
Menghubungkan Elco terbalik (dengan polaritas yang salah) dapat menyebabkan elektrolit terurai. Proses ini menghasilkan gas dan panas, yang dapat menyebabkan tekanan internal yang berlebihan. Akhirnya, ini dapat menyebabkan Elco bocor, meledak, atau rusak secara permanen. Selalu pastikan polaritas yang benar saat menghubungkan Elco dalam rangkaian.
2. Bagaimana cara mengetahui apakah Elco rusak?
Ada beberapa tanda yang mengindikasikan bahwa Elco mungkin rusak:
a. Fisik: Periksa Elco untuk mencari tanda-tanda kerusakan fisik, seperti tonjolan, kebocoran, atau retakan.
b. Pengukuran: Gunakan multimeter untuk mengukur kapasitansi dan ESR Elco. Nilai yang jauh di luar spesifikasi pabrikan menunjukkan kemungkinan kerusakan.
c. Kinerja Rangkaian: Jika rangkaian tidak berfungsi dengan benar, Elco yang rusak mungkin menjadi penyebabnya. Pertimbangkan untuk mengganti Elco yang dicurigai dengan yang baru untuk melihat apakah masalah teratasi.
3. Bisakah saya menggunakan kapasitor non-elektrolitik sebagai pengganti Elco?
Dalam beberapa kasus, Anda dapat menggunakan kapasitor non-elektrolitik sebagai pengganti Elco, tetapi ada beberapa pertimbangan. Kapasitor non-elektrolitik biasanya memiliki nilai kapasitansi yang lebih rendah daripada Elco. Jadi, jika rangkaian membutuhkan nilai kapasitansi yang tinggi, kapasitor non-elektrolitik mungkin tidak sesuai. Selain itu, periksa tegangan rating kapasitor non-elektrolitik untuk memastikan bahwa ia memenuhi persyaratan rangkaian.
4. Bagaimana cara menyimpan Elco dengan benar?
Penyimpanan yang tepat membantu memperpanjang umur Elco. Simpan Elco di tempat yang sejuk, kering, dan berventilasi baik. Hindari menyimpannya di lingkungan yang lembab atau pada suhu ekstrem. Paparan panas berlebihan dapat mengeringkan elektrolit, mengurangi kapasitansi dan memperpendek umur pakainya. Juga, hindari menyimpan Elco di dekat bahan kimia korosif.
5. Apa itu "pembentukan ulang" (reforming) pada Elco dan kapan itu diperlukan?
"Pembentukan ulang" adalah proses menerapkan tegangan secara bertahap ke Elco yang telah disimpan untuk waktu yang lama. Selama penyimpanan, lapisan oksida dielektrik di dalam Elco dapat menipis, menyebabkan kebocoran arus yang berlebihan. Pembentukan ulang membantu membangun kembali lapisan oksida dan mengurangi kebocoran arus. Pembentukan ulang umumnya diperlukan untuk Elco yang telah disimpan selama lebih dari setahun, terutama di lingkungan yang hangat. Prosesnya melibatkan penerapan tegangan rendah (biasanya 1-2V) selama beberapa jam, secara bertahap meningkatkannya ke tegangan kerja yang disarankan oleh pabrikan. Melakukan pembentukan ulang sebelum penggunaan dapat mencegah kegagalan dini dan memperpanjang umur Elco.
